Los electrodos de puesta a tierra marca TOTAL GROUND deben ser instalados en conjunto con nuestro compuesto mejorador de tierra para asegurar una resistencia menor a 2 Ohm (en la mayoría de los casos) y una instalación libre de mantenimiento correctivo hasta por 20 años.
Los electrodos magnetoactivos incluyen una brújula y nivel para asegurar una integración profesional.
CARACTERÍSTICAS
Electrodo
Electrodo de puesta a tierra marca TOTAL GROUND modelo TG-100AB. Elaborado de cobre electrolítico altamente conductivo, tratado especialmente para retardar los efectos de la corrosión.
Compuesto H2OHM
H2Ohm base orgánica, elaborado con material higroscópico coagulante de humedad que cuenta con certificado de pruebas de LAPEM y certificado de laboratorio acreditado ante EMA, con valores dentro de la norma CRETIB de no toxicidad ni daño al medio ambiente
.png)
Acoplador de Impedancia
Acoplador de impedancias interconstruido en dispositivo de filtración de baja frecuencia LCR montado en estructura con 3 bornes de conexion de 1/2 pulgada.
DESCRIPCIÓN:
- Unidad de Medida: Kit
- Descripción: Electrodo Magnetoactivo.
- Capacidad: 100 Amperes.
APLICACIONES RECOMENDADAS:
El electrodo TG-100AB se utiliza para la puesta a tierra de:
- SITES de cómputo. (Consultar Guía de Selección).
- Transformadores. (Consultar Guía de Selección).
- Racks de telecomunicaciones.
- Sistemas satelitales.
- Sistemas de radio frecuencia.
- Sistemas de control industrial.

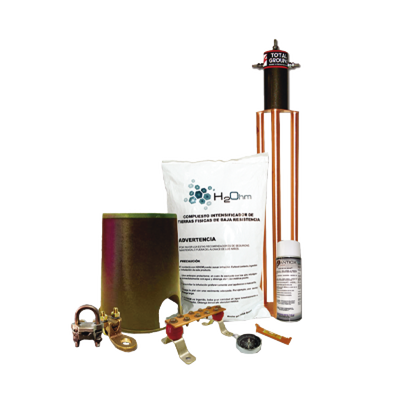

Incluye los siguientes componentes:
| Cantidad | Modelo | Descripción |
| 1 | TG100AB | Electrodo. |
| 1 | ANTIOX | Spray protector para conectores. |
| 1 | -- | Brújula y nivel. |
| 1 | H20HM | Saco de 11 Kg de mejorador de suelo. |
| 1 | S610 | Registro para electrodo. |
| 3 | TGCR11 | Conector de Bronce. |
| 2 | TGAB18 | Conector de Varilla. |
| 1 | TGBUSG10 | Barra de unión de 7-7/8' x 2' x 1/4' con aisladores de 1000A de capacidad. |
Accesorios complementarios (No inlcuido):
| Cantidad | Modelo | Descripción |
| 1 | SLY286BLK | Cable de cobre recubierto THW-SL Calibre 2 AWG. |
| 1 | TGBUE10 | Barra de unión y distribución de hilos. |
